3.5HP Heavy Duty Tarp Motor 115ZY-RV050i50

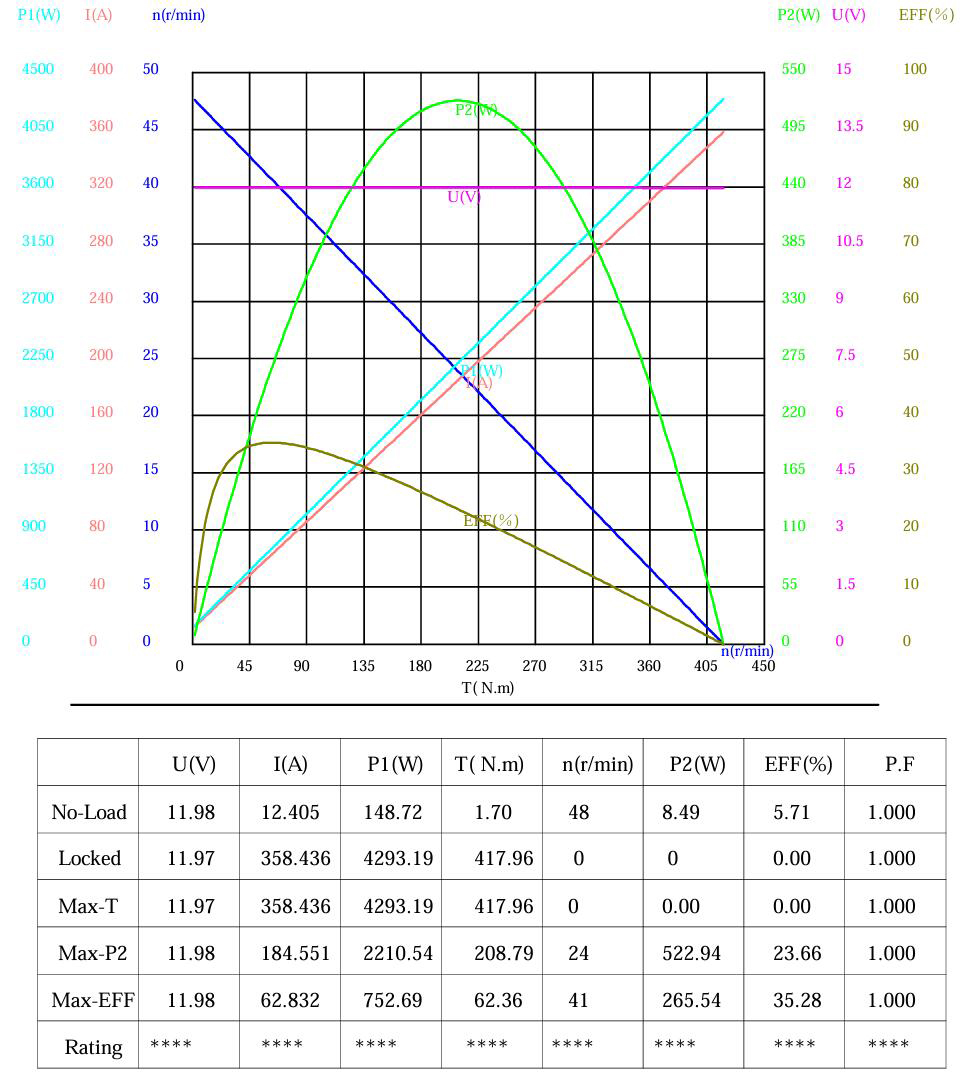

① Characteristics

TYPICAL MODEL 115ZY170-1225/RV050i50

·  Motor Size: 115mm OD

·  Motor Output Power: 500W ( After gearbox), Input Power 3.5HP/2625W

·  Voltage 12V DC

·  Torque 62.36N.m at Max. efficiency

·  Speed 41RPM at Max. efficiency

·  Reduction Ratio 50 : 1

·  Operation Mode S1  @ rated point

·  Max. efficiency 35.28% ( higher 50% than normal NMRV gearbox )

·  Solid shaft of diameter 25.4mm available upon request





TYPICAL MODEL 115ZY170-2425/RV050i50

·  Motor Size: 115mm OD

·  Motor Max. Output Power: 500W ( After gearbox)

·  Voltage 24V DC

·  Torque 53N.m at Max. efficiency

·  Speed 42RPM at Max. efficiency

·  Reduction Ratio 50 : 1

·  Operation Mode S1  @ Rated point

·  Max. efficiency 42% ( higher 50% than normal NMRV gearbox )

·  Solid shaft of diameter 25.4mm available upon request






② Description
